Tren de Aterrizaje de un Avión: Guía Completa de Funcionamiento y Partes
¡Hola, amigo aviador! ✈️ Si hay una parte de un avión que a menudo pasa desapercibida, pero que es absolutamente crucial para cada despegue y aterrizaje, es el tren de aterrizaje de un avión. Para mí, es una de las maravillas de la ingeniería aeronáutica, capaz de soportar impactos brutales y retraerse elegantemente para permitir que el avión surque los cielos. ¿Alguna vez te has preguntado cómo funciona ese complejo sistema de ruedas y amortiguadores que parece tan sencillo? Hoy vamos a desentrañar todos sus secretos, desde sus partes más básicas hasta los sistemas más complejos que garantizan nuestra seguridad. ¡Prepárate para un aterrizaje de conocimiento suave y fascinante! 🌍
¿Qué es el Tren de Aterrizaje de un Avión y Por Qué es Crucial?
Siempre me ha parecido fascinante cómo un avión, esa máquina diseñada para volar, necesita un sistema tan robusto para simplemente… posarse en tierra. El tren de aterrizaje de un avión es, en esencia, el conjunto de estructuras que permiten a la aeronave desplazarse por tierra, despegar y, por supuesto, aterrizar de forma segura. Su función principal es absorber la energía del impacto al tocar pista y soportar todo el peso del avión durante las operaciones en tierra. ¡Es como las piernas de un gigante volador! 🦵✈️
Este sistema no es una simple colección de ruedas; es una obra maestra de la ingeniería aeronáutica. Debe ser capaz de soportar fuerzas extremas, desde la aceleración durante el despegue hasta el brutal impacto al aterrizar, que a veces puede sentirse como una caída libre controlada. Y todo esto, mientras se mantiene lo suficientemente ligero como para no comprometer el rendimiento en vuelo. Un equilibrio delicado, ¿verdad?
Definición y función principal del tren de aterrizaje
Cuando hablo del tren de aterrizaje de un avión, me refiero a todo el conjunto de componentes que permiten que una aeronave se apoye en tierra y se mueva sobre ella. Incluye las ruedas, los amortiguadores, los frenos y toda la estructura que los soporta y los conecta al fuselaje o las alas. Su función principal es triple: proporcionar apoyo estático al avión cuando está en reposo, permitir el rodaje y las maniobras en pista, y, crucialmente, absorber la energía cinética del aterrizaje y disiparla de forma controlada.
Piensa en la cantidad de energía que se libera cuando un avión de varias toneladas toca el suelo a cientos de kilómetros por hora. El tren de aterrizaje debe ser capaz de gestionar esa fuerza sin romperse ni dañar la estructura del avión. Es un componente que, aunque silencioso en vuelo, es el protagonista en los momentos más críticos de un viaje.
La importancia vital para la seguridad en tierra y maniobras
La importancia del tren de aterrizaje para la seguridad aeronáutica es, sencillamente, vital. Un fallo en este sistema puede tener consecuencias catastróficas, convirtiendo un aterrizaje rutinario en un aterrizaje de emergencia. Es la única interfaz directa y constante entre el avión y el suelo durante las fases de despegue y aterrizaje, así como durante el rodaje por el aeropuerto.
Además de la absorción de impacto, el tren de aterrizaje facilita la dirección y el frenado del avión en tierra. La capacidad de girar con precisión en las calles de rodaje y de detener el avión de manera eficiente en la pista es tan importante como su capacidad para absorber el choque. Sin un sistema de tren de aterrizaje fiable, la operación de cualquier aeronave sería imposible o extremadamente peligrosa. Es la base de nuestra seguridad desde que el avión toca tierra hasta que vuelve a despegar. 🛡️
Componentes Clave: Partes del Tren de Aterrizaje
Ahora que entendemos su importancia, vamos a desglosar las partes del tren de aterrizaje de un avión. Cada componente cumple una función específica y es crucial para el funcionamiento seguro del conjunto. Es como una orquesta bien afinada, donde cada instrumento es indispensable.
Ruedas, frenos y neumáticos: el contacto con el suelo
Las ruedas de avión y los neumáticos de aviación son las primeras partes que tocan el suelo y soportan el peso inicial del impacto. Estos neumáticos no son como los de un coche; están diseñados para soportar presiones y pesos enormes, y para resistir el calor extremo generado por la fricción al tocar la pista a alta velocidad. ¡Son verdaderas obras de ingeniería en sí mismos! 🛞
Justo detrás de las ruedas, o a veces integrados en ellas, se encuentran los frenos de aterrizaje. Estos frenos, a menudo de carbono para disipar mejor el calor y reducir el peso, son vitales para reducir la velocidad del avión de forma controlada después del aterrizaje, o incluso para abortar un despegue si es necesario. Su potencia es brutal, capaz de detener aeronaves de cientos de toneladas en pocos segundos.
Amortiguadores y sistema de suspensión: absorbiendo el impacto
El verdadero héroe anónimo del sistema de tren de aterrizaje de un avión es el sistema de amortiguación. Cada pata del tren cuenta con un amortiguador, generalmente una pierna oleoneumática (que combina aceite y nitrógeno), que actúa como un gigante muelle para absorber la energía del impacto. Sin un buen sistema de suspensión, cada aterrizaje sería un golpe seco que podría dañar seriamente la estructura del avión y la comodidad de los pasajeros.
El amortiguador se comprime al tocar el suelo, transformando la energía cinética del impacto en calor, que luego se disipa. Es lo que nos permite tener esos aterrizajes «suaves» que tanto nos gustan. Este componente es sometido a un estrés inmenso en cada operación, por lo que su diseño y los materiales del tren de aterrizaje de un avión son de máxima importancia para la seguridad aeronáutica. 🛡️
Patas y estructuras de soporte: la resistencia estructural
Las patas del tren, también conocidas como «piernas», son las estructuras robustas que conectan las ruedas y el sistema de amortiguación con el fuselaje o las alas del avión. El tren principal, que suele ser el más grande y soporta la mayor parte del peso, se encuentra debajo de las alas o del fuselaje central, mientras que el tren de morro (o de nariz) está en la parte delantera del avión y es crucial para la dirección en tierra.
Estas estructuras deben ser increíblemente resistentes y rígidas para soportar no solo el peso estático del avión, sino también las fuerzas dinámicas del despegue y el aterrizaje, así como las vibraciones y cargas durante el rodaje. Su diseño es un testimonio de la ingeniería aeronáutica, buscando siempre la máxima resistencia con el menor peso posible, utilizando aleaciones de alta resistencia.
Tipos de Tren de Aterrizaje: Adaptabilidad y Diseño
No todos los aviones tienen el mismo tren de aterrizaje de un avión. El diseño varía enormemente según el propósito de la aeronave, su tamaño y el tipo de terreno en el que operará. Es como elegir el calzado adecuado para cada actividad: no usarías botas de montaña para correr una maratón, ¿verdad? 👟
Tren de aterrizaje retráctil vs. fijo: ventajas y desventajas
La distinción más obvia es entre el tren retráctil y el tren fijo. El tren retráctil es el que vemos en la mayoría de los aviones comerciales y militares grandes; se pliega y se guarda dentro del fuselaje o las alas después del despegue. Su principal ventaja es la reducción drástica de la resistencia aerodinámica en vuelo, lo que permite al avión alcanzar mayores velocidades, ser más eficiente en el consumo de combustible y tener un mayor alcance. ¡Es como esconder las piernas para volar más rápido! 🚀
Por otro lado, el tren fijo permanece extendido durante todo el vuelo. Aunque genera más arrastre, es mucho más simple en diseño, más ligero, más económico de fabricar y requiere menos mantenimiento aeronáutico. Lo encontramos en aviones pequeños, de entrenamiento o de fumigación, donde la velocidad no es la prioridad y la robustez o la simplicidad son más importantes.
Tren triciclo y tren convencional (cola): configuraciones comunes
En cuanto a la configuración de las patas, los dos tipos más comunes son el tren triciclo y el tren convencional (cola). El tren triciclo, que es el estándar en casi todos los aviones modernos, tiene una pata en el morro (el tren de morro) y dos patas principales debajo de las alas o el centro del fuselaje (el tren principal). Esta configuración ofrece una excelente visibilidad para el piloto en tierra y una gran estabilidad direccional durante el despegue y el aterrizaje.
El tren convencional, o de cola, tiene dos patas principales más adelantadas y una pequeña rueda en la cola del avión. Esta configuración era común en los aviones de la Segunda Guerra Mundial y en algunos aviones más antiguos. Aunque puede ser más difícil de manejar en tierra y requiere más habilidad del piloto, es más eficiente en aviones con hélices grandes y en pistas irregulares. Yo me siento un poco como un historiador de la aviación cada vez que veo un avión con tren de cola; es como un pedazo de historia voladora. 🧐
Trenes especiales: esquís, flotadores y orugas para diferentes terrenos
Más allá de las configuraciones estándar, existen tipos de tren de aterrizaje de un avión muy especializados, diseñados para operar en terrenos específicos. Por ejemplo, los aviones que aterrizan en la nieve pueden estar equipados con esquís en lugar de ruedas. Los hidroaviones, diseñados para amerizar en el agua, utilizan flotadores grandes y robustos. Y para pistas muy blandas o no preparadas, algunos aviones experimentales han usado incluso orugas, como las de un tanque.
Estas adaptaciones demuestran la versatilidad de la ingeniería aeronáutica para permitir que los aviones operen en los entornos más desafiantes del mundo. Son soluciones ingeniosas a problemas muy específicos, llevando el concepto de tren de aterrizaje de un avión a nuevos límites. 🏞️
Cómo Funciona el Sistema de Retracción y Extensión
La magia de un tren de aterrizaje retráctil radica en su capacidad para desaparecer en el fuselaje. Este es un proceso complejo que involucra una serie de sistemas interconectados. Para mí, ver cómo se pliega o despliega es una coreografía tecnológica increíble. 🩰
Sistemas hidráulicos y eléctricos: la mecánica detrás del movimiento
El corazón del movimiento del sistema de tren de aterrizaje de un avión es, en la mayoría de los casos, un potente sistema hidráulico. Motores eléctricos accionan bombas que presurizan un fluido hidráulico, y este fluido, a través de cilindros y válvulas, extiende o retrae las patas del tren. Es un sistema increíblemente fuerte y fiable, diseñado para mover componentes muy pesados y resistir las fuerzas del aire. En algunos aviones más pequeños o como respaldo, se puede utilizar un sistema eléctrico.
La redundancia es clave aquí; los aviones suelen tener múltiples sistemas hidráulicos y a menudo un sistema eléctrico de respaldo para asegurar que, incluso si el principal falla, el tren de aterrizaje pueda ser extendido. Esta es una de las muchas capas de seguridad aeronáutica que se integran en el diseño de los aviones modernos. Es un ballet de presión y fuerza que garantiza que el avión esté listo para aterrizar. ⚙️
Puertas del tren de aterrizaje: protección y aerodinámica
Cuando el tren de aterrizaje se retrae, las puertas del tren de aterrizaje se cierran para cubrir el compartimento. Estas puertas no solo protegen el tren de elementos externos como el hielo o la suciedad, sino que también son cruciales para mantener la aerodinámica del avión. Cualquier abertura en el fuselaje o las alas generaría una resistencia significativa y afectaría la eficiencia del vuelo.
El ciclo de apertura y cierre de estas puertas es secuencial y preciso. Primero se abren, el tren se extiende o retrae, y luego se cierran. La aerodinámica es tan importante que incluso el más mínimo desajuste puede tener un impacto en el rendimiento del avión. Es un detalle que a menudo pasa desapercibido, pero que es vital para la velocidad y la eficiencia. 🌬️
Indicadores y sistemas de emergencia: seguridad en cabina
Desde la cabina, los pilotos tienen una serie de indicadores que les informan sobre el estado del tren de aterrizaje: si está arriba y bloqueado, abajo y bloqueado, o en tránsito. Luces verdes, rojas o amarillas son la forma visual de confirmar la posición del tren. Estos indicadores son cruciales para la toma de decisiones del piloto, especialmente durante las fases críticas del vuelo.
Además, todos los aviones con tren retráctil tienen sistemas de emergencia para extender el tren en caso de un fallo del sistema principal. Esto puede ser un sistema de caída libre por gravedad (desbloqueando el tren para que caiga por su propio peso), un sistema manual (con una manivela o bomba de mano) o un sistema auxiliar eléctrico. Estos procedimientos de aterrizaje de emergencia son ensayados constantemente por los pilotos, asegurando que estén preparados para cualquier eventualidad. ¡La redundancia es el nombre del juego en seguridad aérea! 🚦

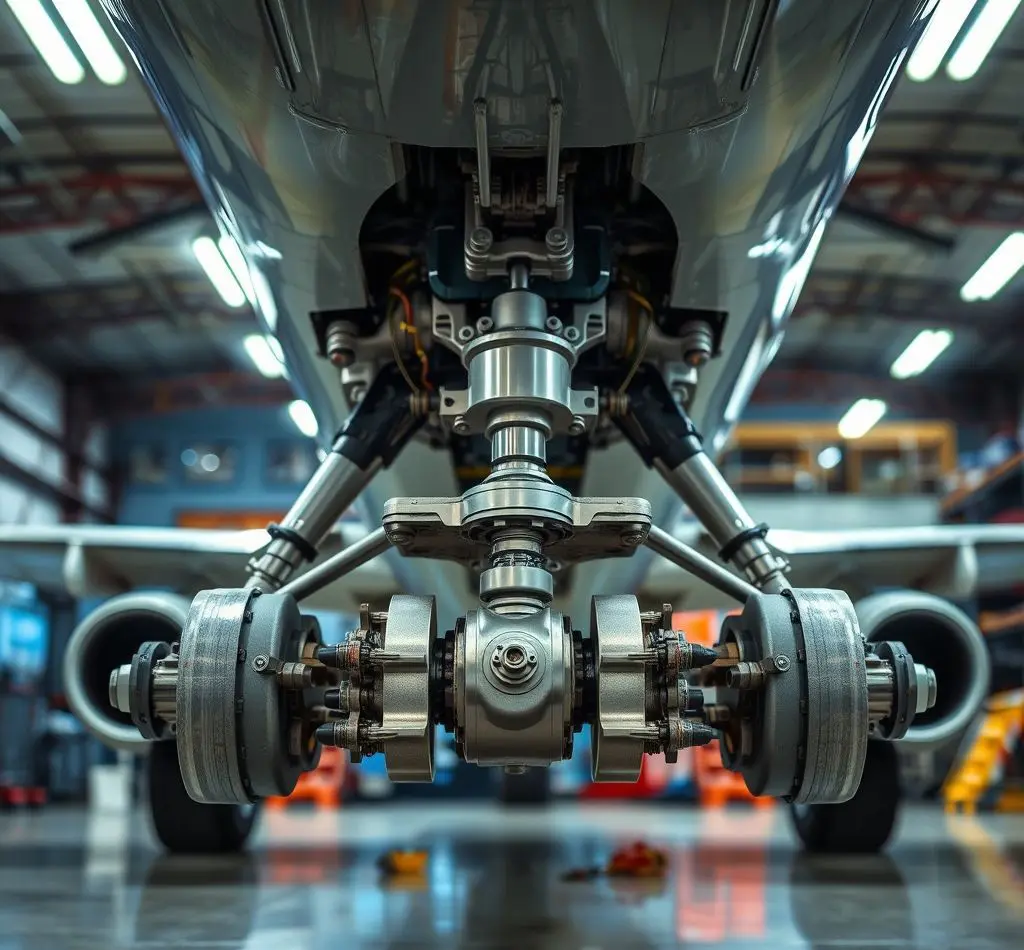

Materiales y Tecnología en el Diseño del Tren de Aterrizaje
El tren de aterrizaje es una de las partes más exigentes de un avión en términos de resistencia y durabilidad. Por eso, la elección de los materiales del tren de aterrizaje de un avión y la innovación en el diseño son campos de investigación constantes en la ingeniería aeronáutica. Para mí, es donde la ciencia de los materiales realmente brilla. ✨
Aleaciones de alta resistencia: durabilidad y ligereza
Los trenes de aterrizaje se construyen principalmente con aleaciones de alta resistencia, como aceros especiales, titanio y aleaciones de aluminio. El acero se utiliza por su increíble resistencia y capacidad para soportar grandes fuerzas de compresión y torsión. El titanio es valorado por su ligereza y su excelente relación resistencia-peso, ideal para componentes críticos. Las aleaciones de aluminio se emplean en partes donde el peso es primordial, siempre manteniendo la robustez necesaria.
La meta es siempre la misma: construir un sistema que sea lo suficientemente fuerte para soportar el aterrizaje de un avión de cientos de toneladas, pero lo más ligero posible para no afectar la carga útil, el consumo de combustible y el rendimiento general en vuelo. Es una danza constante entre la fuerza bruta y la eficiencia. Los ingenieros están siempre buscando el equilibrio perfecto.
Innovaciones en el diseño y fabricación de trenes de aterrizaje
La ingeniería aeronáutica no se detiene. En el diseño de aviones y trenes de aterrizaje, se utilizan software de simulación avanzados para predecir cómo se comportarán los materiales y las estructuras bajo diferentes cargas y condiciones. La fabricación también ha evolucionado, con procesos como la forja de precisión y el mecanizado CNC que permiten crear componentes con tolerancias extremadamente ajustadas y mayor fiabilidad. Estas innovaciones son esenciales para mejorar la seguridad aeronáutica constantemente.
Cada pequeño avance en la resistencia de una aleación o en la eficiencia de un proceso de fabricación se traduce en un tren de aterrizaje más seguro y ligero. Los diseñadores buscan constantemente formas de mejorar la absorción de energía de los amortiguadores y de optimizar la retracción para reducir el arrastre aerodinámico. Es una carrera sin fin por la perfección. 🚀
El futuro del tren de aterrizaje: hacia sistemas más eficientes
¿Qué nos depara el futuro del tren de aterrizaje de un avión? La investigación actual se centra en el uso de nuevos materiales del tren de aterrizaje de un avión como los compuestos avanzados, que podrían reducir aún más el peso. También se exploran sistemas más eléctricos para la retracción, eliminando la necesidad de sistemas hidráulicos complejos y pesados. Los «trenes inteligentes» con sensores que monitorean constantemente su estado y rendimiento son otra área de desarrollo, permitiendo un mantenimiento aeronáutico más predictivo y eficiente.
La meta es hacer los trenes de aterrizaje aún más ligeros, más fiables y con menos requisitos de mantenimiento. Imagina trenes que no solo absorban el impacto, sino que también generen energía durante el aterrizaje o que puedan adaptarse a diferentes tipos de pista de forma autónoma. El futuro de este componente vital es tan emocionante como el propio vuelo. 🌟
Mantenimiento y Fallos Comunes del Tren de Aterrizaje
Por muy bien diseñado que esté, el tren de aterrizaje de un avión es una de las partes del avión que más estrés soporta. Por eso, el mantenimiento aeronáutico es absolutamente crítico para su funcionamiento y para garantizar la seguridad aérea. Como buen aviador, sé que un buen mantenimiento es la clave para evitar sorpresas. 🛠️
Inspecciones rutinarias y vida útil del tren de aterrizaje
Cada componente del tren de aterrizaje tiene una vida útil limitada y está sujeto a inspecciones rutinarias extremadamente rigurosas. Después de cada cierto número de ciclos de aterrizaje (un ciclo es un despegue y un aterrizaje), los componentes son revisados a fondo, desmontados, inspeccionados en busca de fatiga o corrosión, y reemplazados si es necesario. Las inspecciones rutinarias son como un chequeo médico exhaustivo para el tren, garantizando que cada pata y cada rueda estén en perfectas condiciones. Es un trabajo minucioso pero esencial para la seguridad en vuelos comerciales. ⏱️
Los neumáticos de aviación, por ejemplo, tienen una vida útil limitada y se cambian con mucha más frecuencia que los de un coche, debido al enorme estrés al que se someten. Los amortiguadores y los frenos también tienen programas de mantenimiento específicos. Para mí, la meticulosidad en el mantenimiento aeronáutico es lo que realmente nos permite confiar en cada despegue y aterrizaje.
Causas de fallos: desde averías mecánicas a factores externos
A pesar de todo el rigor en el diseño y el mantenimiento, los fallos del tren de aterrizaje pueden ocurrir. Las causas de fallos son variadas e incluyen: averías mecánicas por fatiga del material (fracturas en las patas o en los mecanismos de retracción), problemas en el sistema hidráulico o sistema eléctrico (fugas, bombas defectuosas, fallos en el cableado), errores de mantenimiento (instalación incorrecta de piezas, falta de lubricación), o factores externos como el impacto con objetos en la pista (FOD \u2013 Foreign Object Damage) o aterrizajes bruscos.
Cada uno de estos escenarios es investigado a fondo para aprender y aplicar mejoras. A veces, un fallo simple en un sensor puede provocar una indicación errónea en cabina, llevando a un procedimiento de aterrizaje de emergencia aunque el tren esté funcional. La complejidad del sistema significa que hay muchos puntos donde algo puede salir mal, pero la redundancia y los estrictos protocolos minimizan el riesgo.
Procedimientos de aterrizaje de emergencia sin tren
Cuando el tren de aterrizaje no se extiende por completo, o no lo hace en absoluto, los pilotos están entrenados para llevar a cabo un aterrizaje de emergencia sin tren. Estos procedimientos son extremadamente complejos y requieren una habilidad y sangre fría excepcionales. El objetivo es minimizar los daños al avión y, lo más importante, proteger la vida de los ocupantes. A menudo, se vacía el combustible para reducir el riesgo de incendio y se prepara la cabina para el impacto.
Un tipo común es el «aterrizaje de panza», donde el avión aterriza directamente sobre su fuselaje. En algunos casos, los bomberos pueden rociar la pista con espuma para reducir la fricción y el riesgo de chispas. Aunque son situaciones de alto riesgo, la formación de pilotos y los avances en seguridad aeronáutica han permitido que muchos de estos incidentes tengan un final exitoso, lo que me da una inmensa confianza en la capacidad de nuestros aviadores. 👨✈️🚨
Preguntas Frecuentes sobre el Tren de Aterrizaje de un Avión
¿Cuál es la función principal del tren de aterrizaje de un avión?
La función principal del tren de aterrizaje de un avión es proporcionar el apoyo necesario para que la aeronave permanezca en el suelo, permitiendo el rodaje, el despegue y el aterrizaje. Es crucial para absorber el impacto de la toma de tierra, disipando la energía cinética y protegiendo la estructura del avión, además de facilitar las maniobras en pista y el frenado.
¿Qué componentes clave forman parte del tren de aterrizaje?
El tren de aterrizaje se compone de varias partes esenciales: las ruedas de avión y neumáticos de aviación, que son el punto de contacto con el suelo; los frenos de aterrizaje, para desacelerar y detener el avión; los amortiguadores o piernas oleoneumáticas, que absorben los impactos; y las patas del tren y estructuras de soporte, que conectan todo el sistema a la aeronave y soportan su peso. En los trenes retráctiles, también se incluyen sistemas hidráulicos/eléctricos y puertas aerodinámicas.
¿Cómo se diferencia un tren de aterrizaje retráctil de uno fijo?
La principal diferencia es que un tren de aterrizaje retráctil puede guardarse dentro del fuselaje o las alas del avión después del despegue, lo que reduce la resistencia aerodinámica y mejora la velocidad y eficiencia en vuelo. Un tren fijo, por el contrario, permanece extendido durante todo el vuelo. Aunque es más simple y ligero, su arrastre aerodinámico es mayor, por lo que es común en aviones más pequeños o donde la alta velocidad no es prioritaria.
¿Por qué es tan importante el mantenimiento del tren de aterrizaje?
El mantenimiento del tren de aterrizaje es crucial porque es uno de los sistemas del avión que soporta las mayores tensiones y fuerzas durante cada operación. Las inspecciones rutinarias son exhaustivas para detectar desgaste, corrosión o fatiga de materiales en los neumáticos, frenos, amortiguadores y estructuras. Un mantenimiento deficiente podría llevar a fallos graves, poniendo en riesgo la seguridad de la aeronave y sus ocupantes. Es una inversión constante en la fiabilidad y seguridad del vuelo.
